Flexibles métalliques

Tuyaux métalliques.

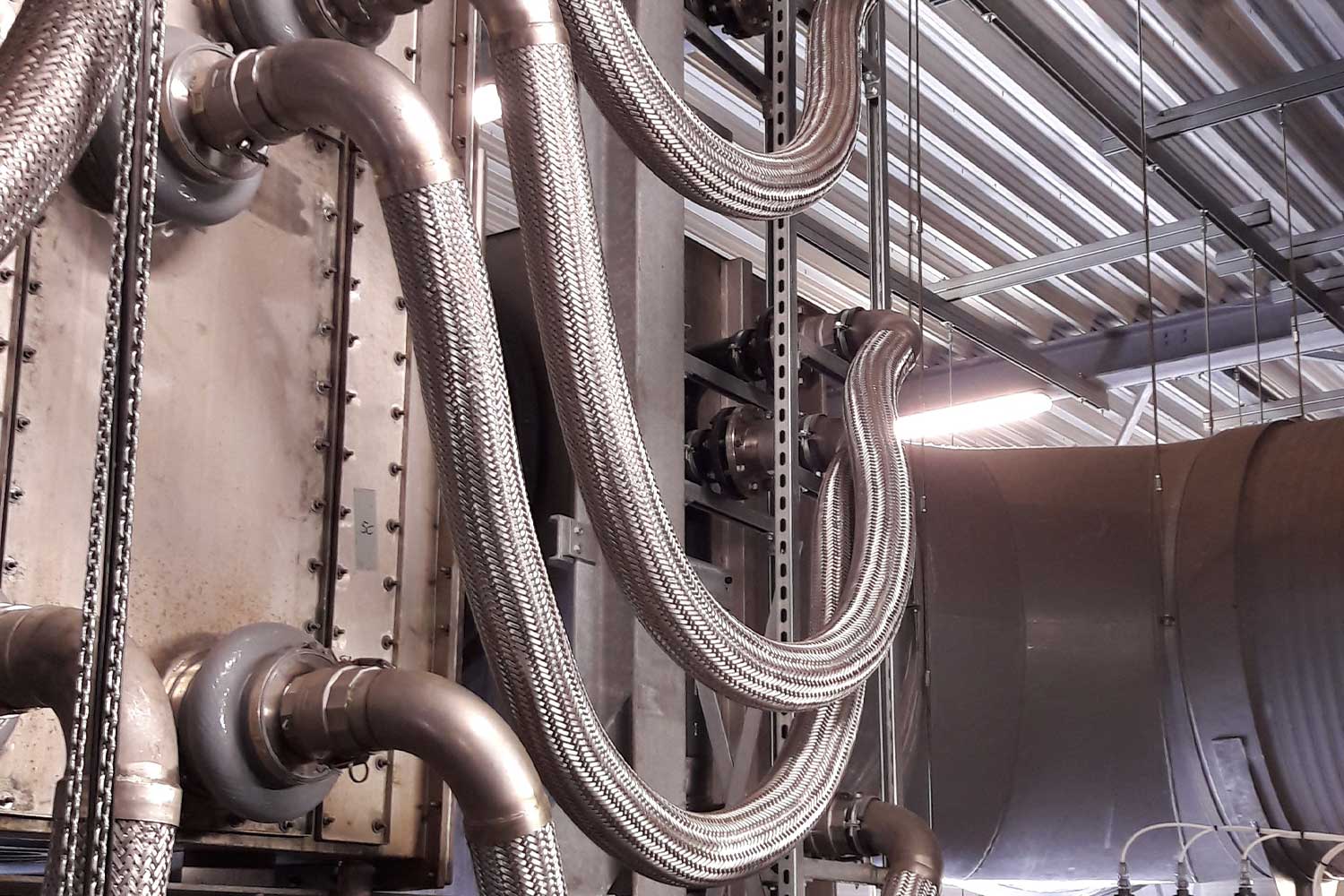

Les tuyaux métalliques sont utilisés comme raccords flexibles dans les systèmes de tuyauterie.

On peut diviser les flexibles métalliques en deux types : les tuyaux ondulés et les tuyaux enroulés.

Les tuyaux métalliques ondulés peuvent être utilisés dans plusieurs applications exigeantes.

Ils sont utilisés dans des applications avec :

  • des températures très élevées
  • des températures très basses (applications cryogéniques)
  • substances chimiquement corrosives
  • hautes pressions
  • vide complet
  • vibrations

Outre les “applications de base”, les tuyaux métalliques ondulés peuvent donc également être utilisés dans des applications où un tuyau en caoutchouc ou en plastique ne suffit pas.

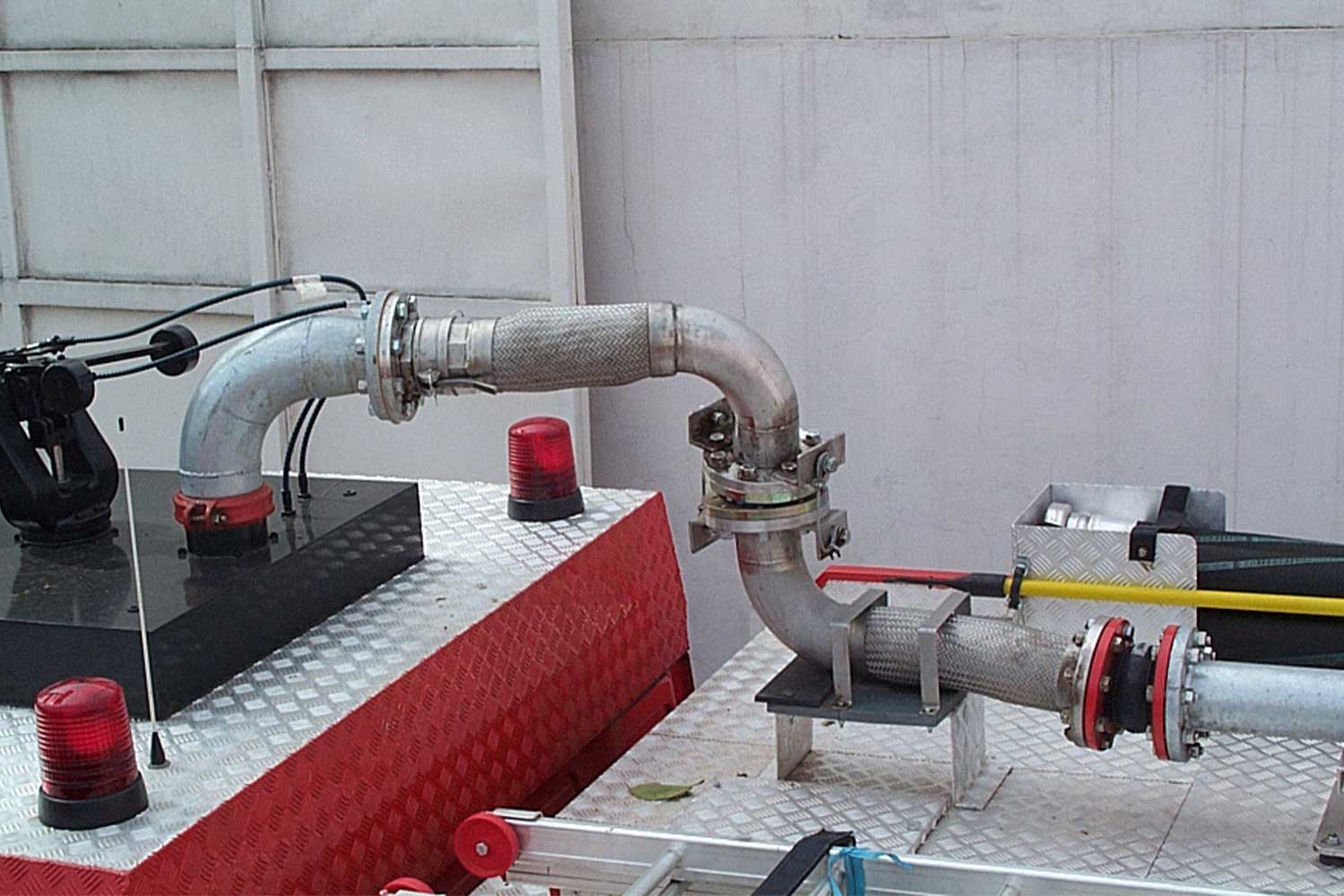

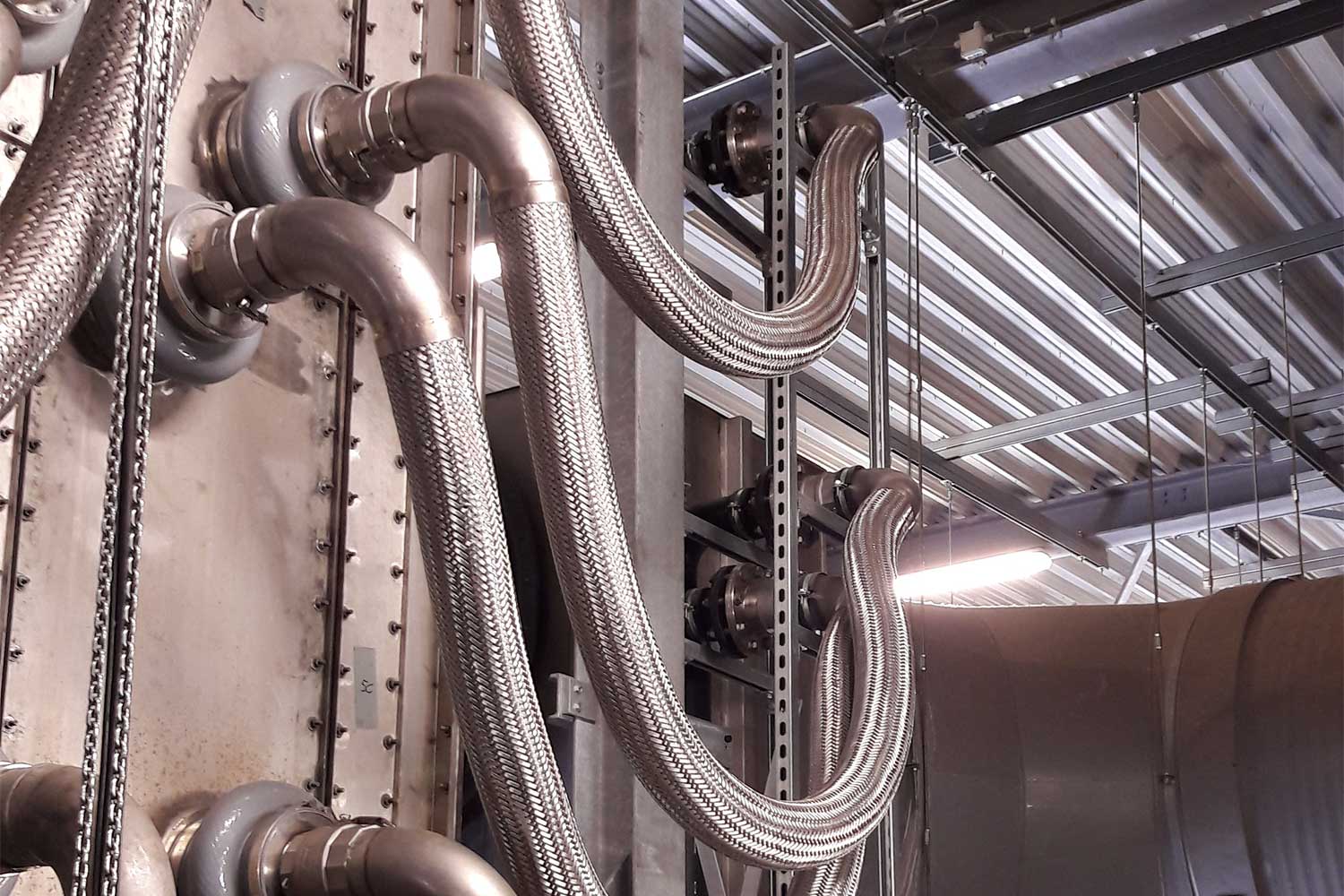

Les tuyaux métalliques ondulés sont principalement utilisés comme tuyaux de protection, pour le transport de granulés et l’élimination des gaz d’échappement.

Les différents types de tuyaux et de raccords offrent de nombreuses possibilités de flexibles sur mesure.

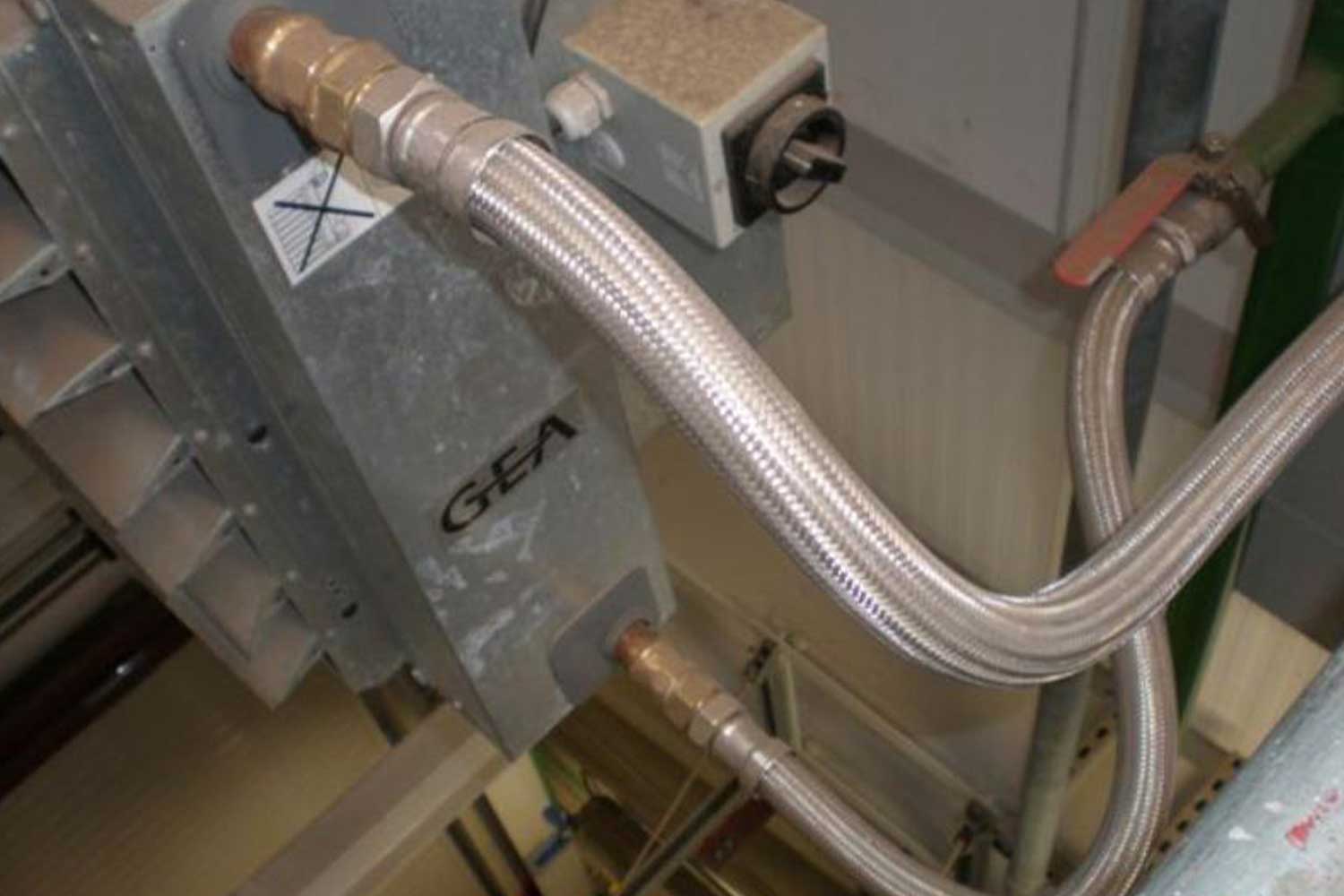

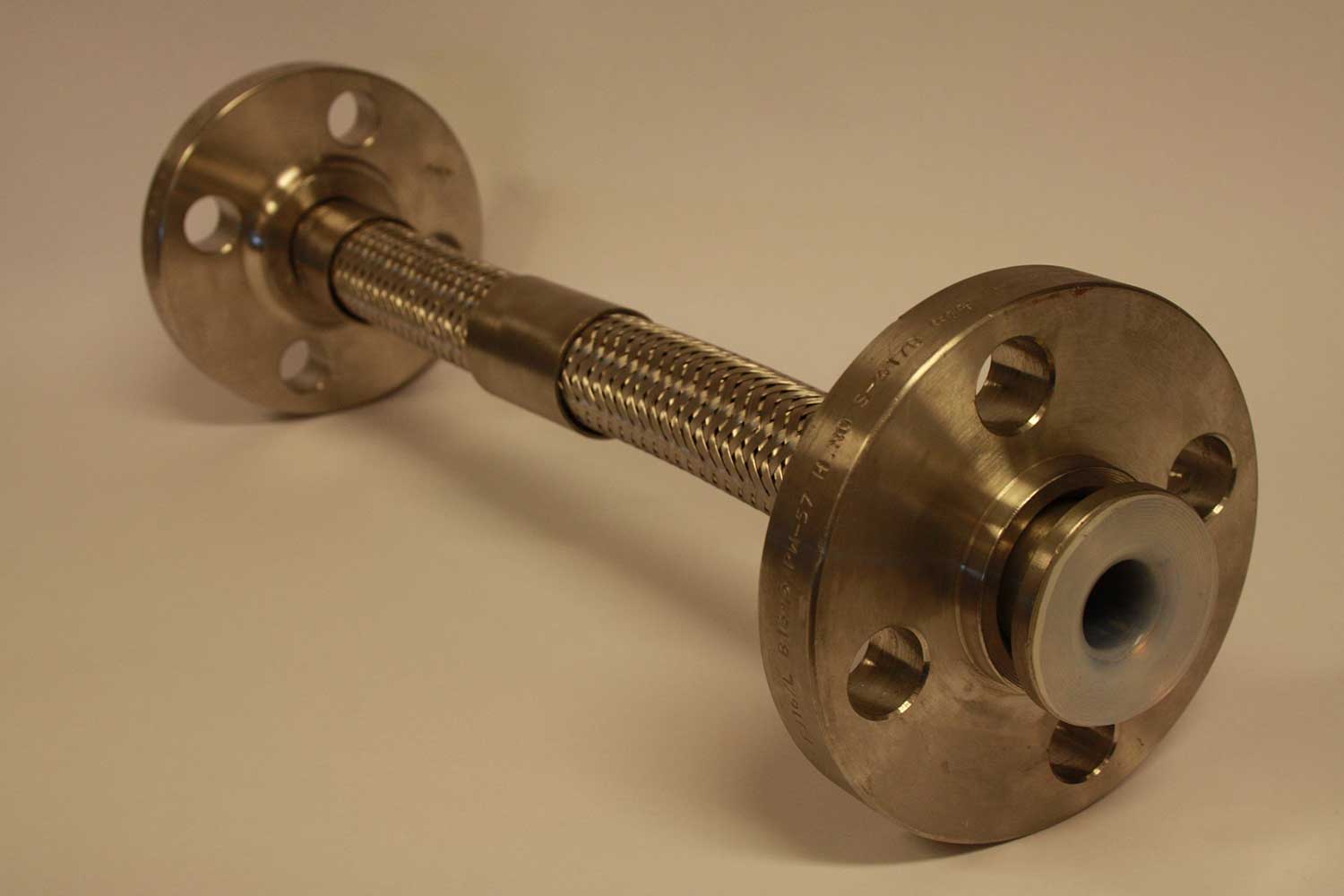

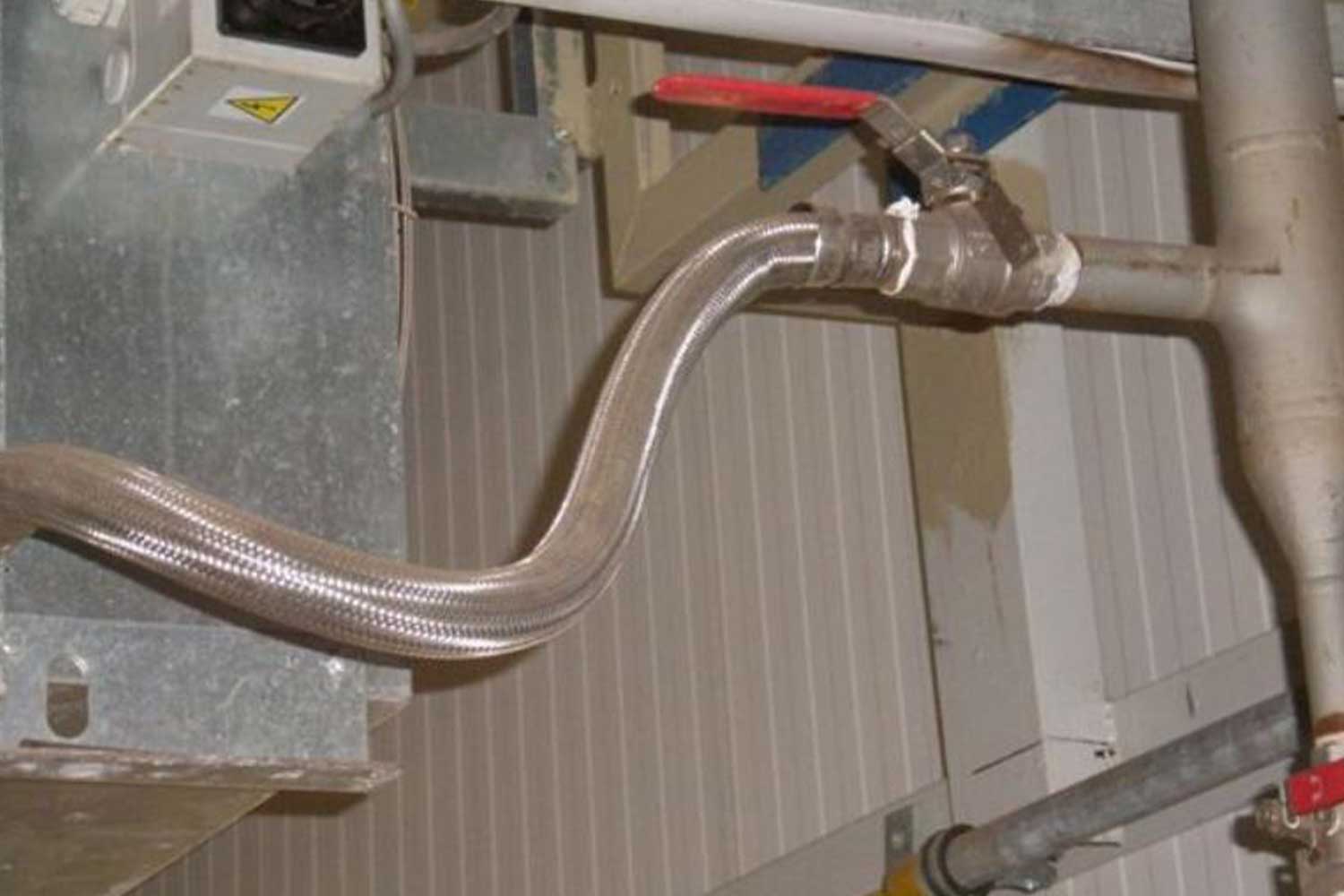

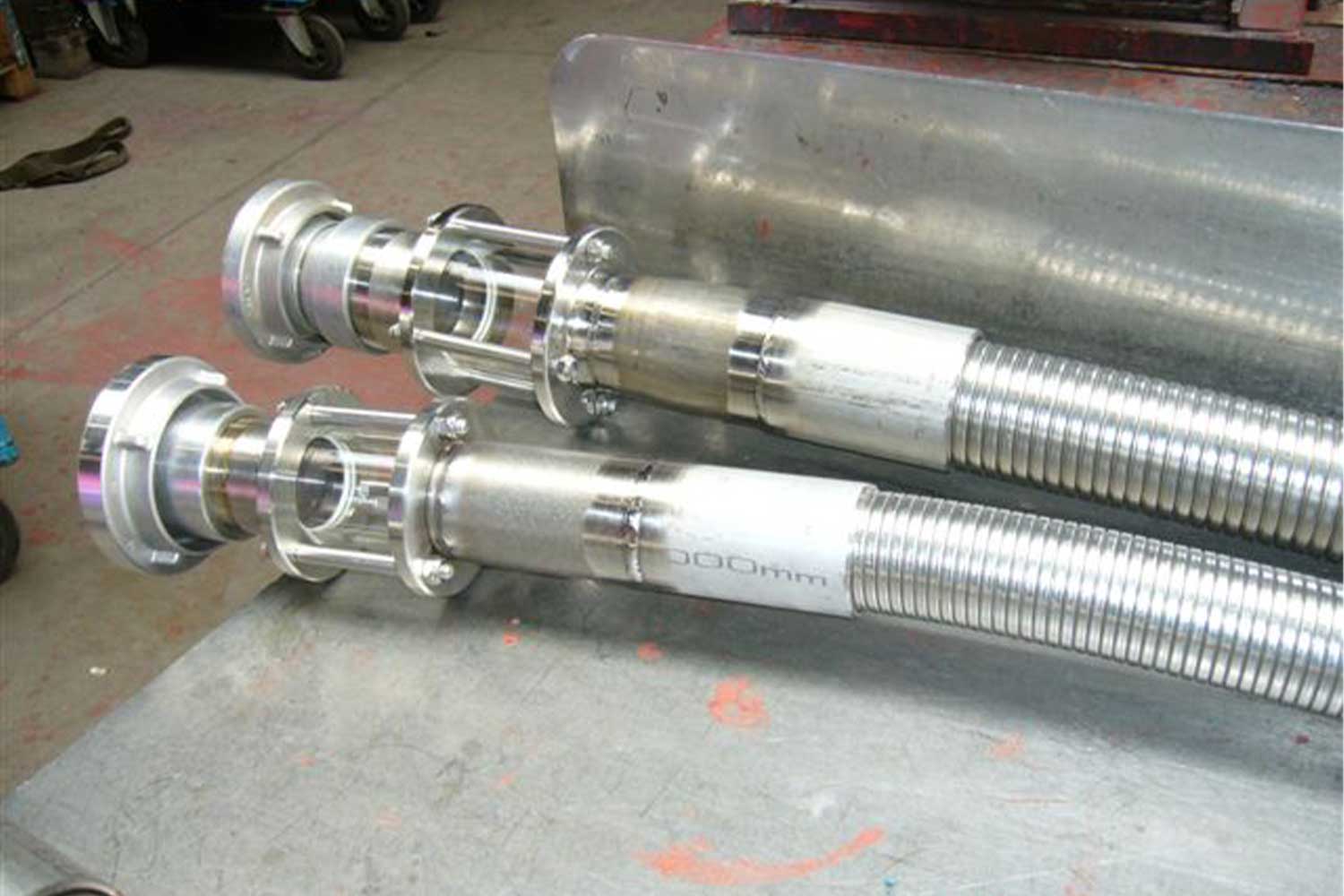

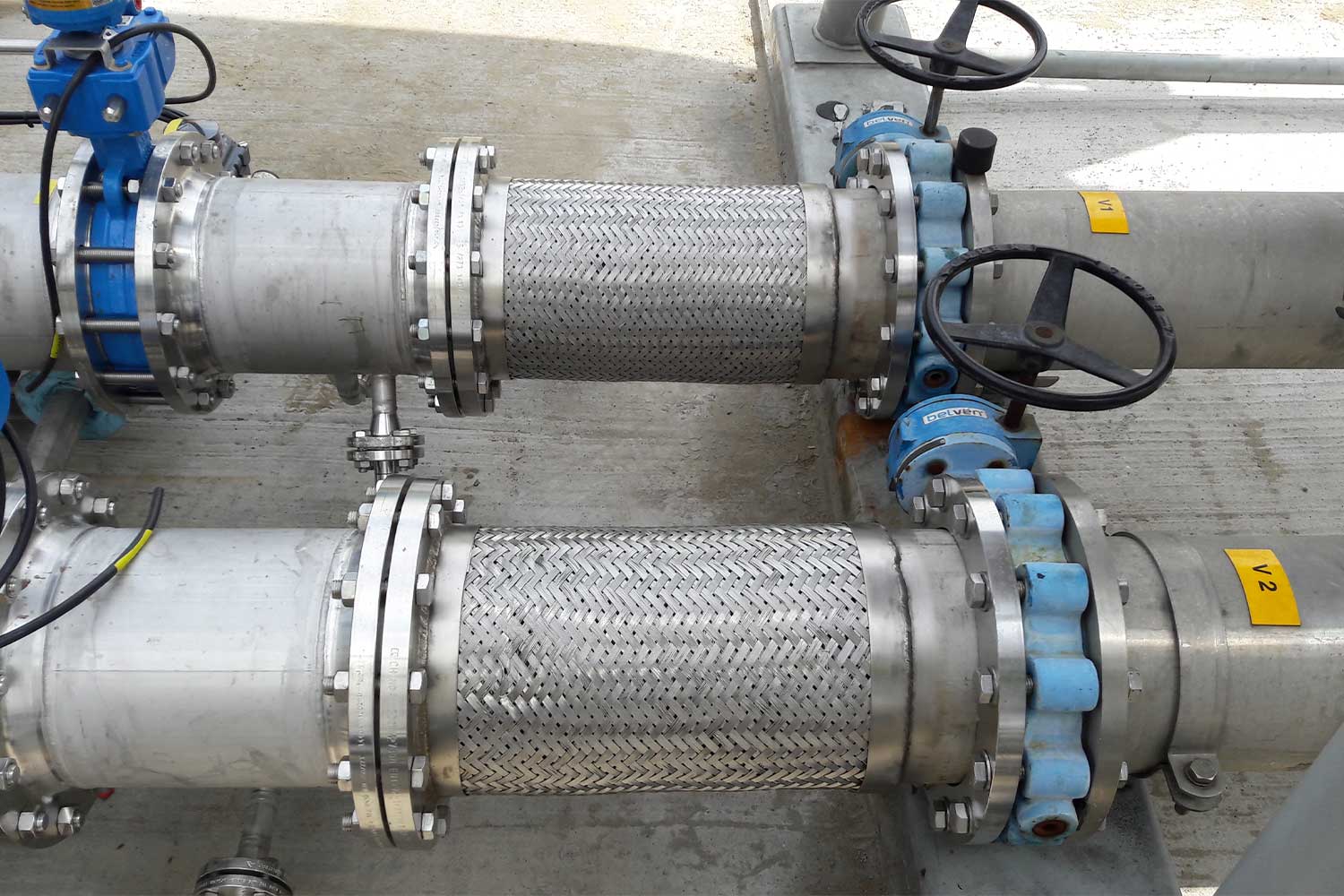

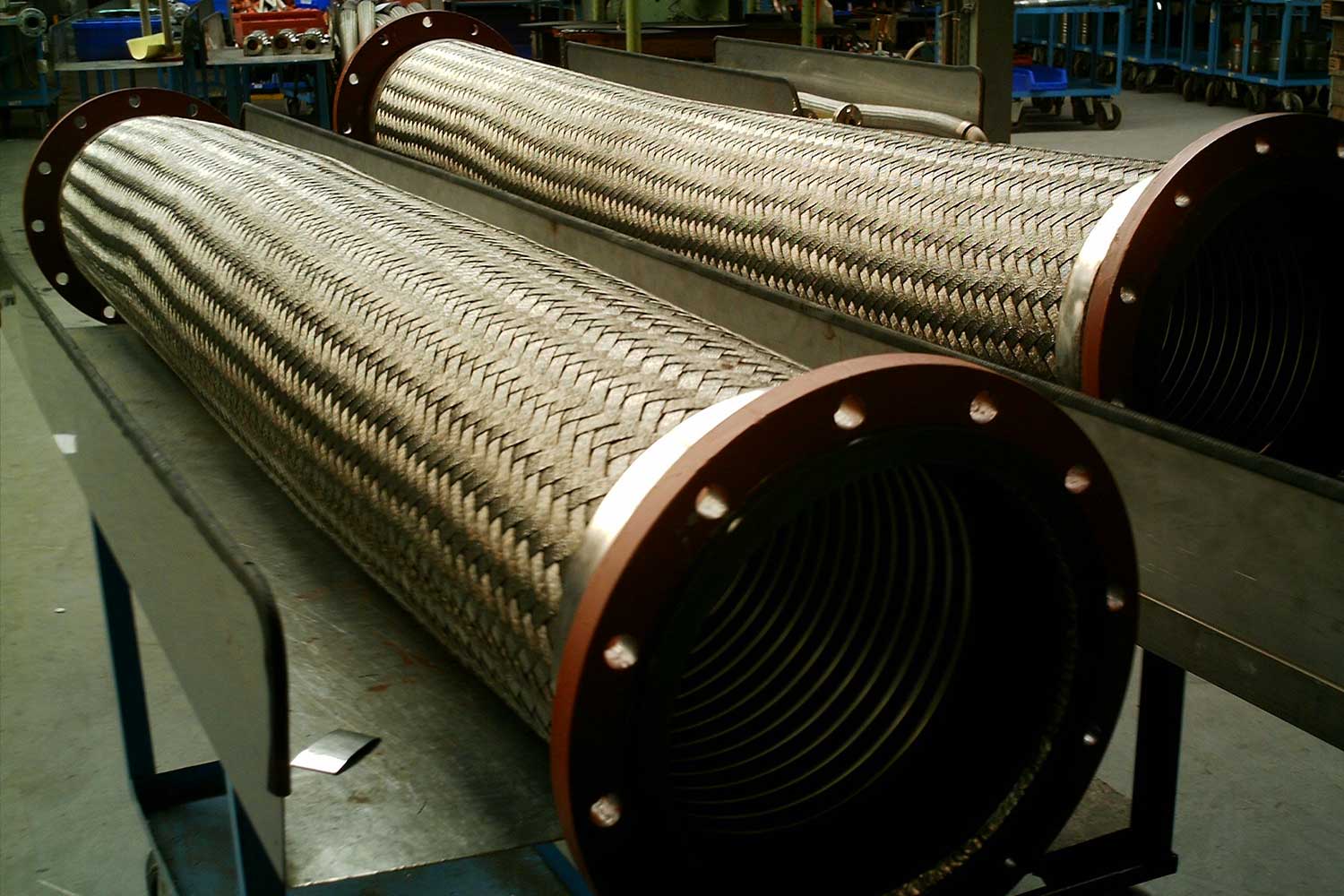

Tuyaux en métal ondulé

Construction standard CRS – CRH

  • Tuyau ondulé parallèle et serré
  • Matériau : 321 (CRS) ou 316L (CRH)
  • Avec 0, 1 ou 2 tresses en SS 304 ou SS 316L
  • Diamètre intérieur : 1/8″- 16″.

Version haute pression CRX2

Grâce à un corps de tuyau plus lourd et à des tresses plus lourdes, cette version peut supporter des pressions plus élevées.

  • Matériau du tuyau – AISI 316L
  • Nombre de tresses – 2
  • Diamètres intérieurs possibles – 1/4″ à 2″ (DN 6 – 50)

Version plus lisse CRSS-CRSH

Plus lisse grâce à un plus grand nombre d’ondes par mètre.

  • Matériau du tube – CRSS : AISI 321 / CRSH : AISI 316L
  • Nombre de tresses – 0, 1 ou 2
  • Diamètres intérieurs possibles – 1/4″ à 4″ (DN 6 – 100)

Constructions spéciales

Patte de chien pour les mouvements dans deux plans
Tri-couche pour les mouvements sur trois plans
Tuyaux à double paroi
Traçage électrique
Tuyau avec revêtement
Tuyaux en inconel, monel ou hastelloy pour la résistance chimique et thermique

Tuyaux métalliques enroulés

Version NAP LC

Description :

  • Tuyau enroulé très flexible de type double agrégat sans joint. La construction quadruple solide empêche l’éclatement, le relâchement ou l’arrachement.

Applications :

  • Protection mécanique des tuyaux en acier inoxydable,
  • Comme revêtement pour les tuyaux ondulés

Matériau :

  • Acier inoxydable

Version NAP LS

Description :

  • Construction similaire à la NAP LC mais avec un joint qui minimise les pertes.

Applications :

  • Évacuation des gaz d’échappement,
  • Ventilation
  • Transport de granulés

Matériau :

  • Tuyau : Acier inoxydable
  • Joint : Coton (max. 180°C) / Kevlar (max. 400°C) / Cuivre (max. 600°C)

Version NAP LS LI

Description de la version LS de la NAP :

  • Extension de la version NAP LS. Grâce à sa construction avec un revêtement, on obtient une paroi intérieure lisse. Une version plus lourde et plus résistante à l’usure, caractérisée par l’extension H (heavy), est également disponible. Le flexible a un sens d’écoulement bien défini qui favorise le transport des granulés dans cette direction.

Applications :

  • Transport de granulés et/ou de produits abrasifs

Matériau :

  • Tube + revêtement : acier inoxydable
  • Joint : coton (max. 180°C)

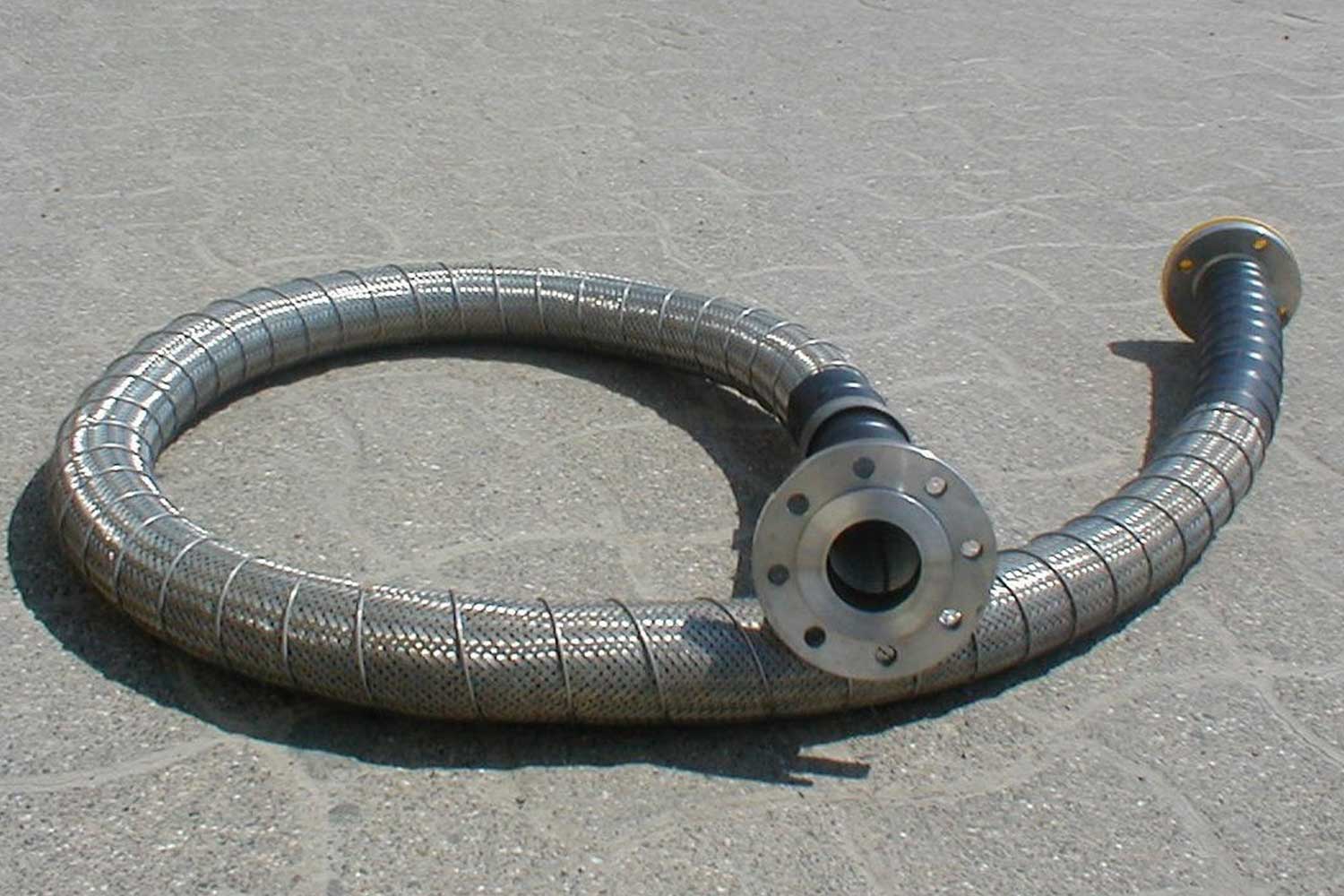

Protections et accessoires aux flexibles métalliques

Protections mécaniques

  • Protection anti-flexion
  • Protection contre l’usure et/ou la perforation

Isolation thermique

  • Gaine en fibre de verre imprégnée de silicone
  • Gaine en céramique renforcée de fibres de verre
  • Isolation Armaflex

Autres

  • Protection contre la perforation
  • Prévention de l’accumulation de saletés dans/sous la tresse
